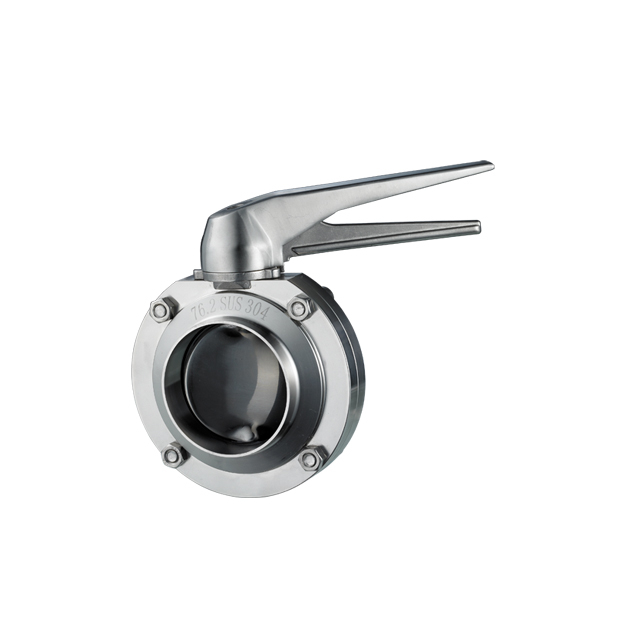

تعمل تروس الضغط العالي المصنوعة من الفولاذ المقاوم للصدأ بصمام الفراشة المعقم

مبادئ العمل

يتم تثبيت قرص الفراشة في اتجاه قطر خط الأنابيب. عندما يكون صمام الفراشة في خط الأنابيب، يدور القرص حول خط المحور، ويكون نطاق زاوية الدوران بين 0-90 درجة. عندما لا يدور الصمام عند درجة 0، يتم إغلاق قرص الصمام. عندما يدور الصمام إلى 90 درجة، يتم فتح قرص الصمام تمامًا.

سمات

● المقاعد والأختام تتوافق مع موافقة إدارة الأغذية والعقاقير (FDA).

● تصميم خاص للحشية، خالي من السوائل

● أفضل دليل على الأحماض والقلويات

● عزم دوران صغير، خفيف الوزن، هيكل بسيط

● تركيب 360 درجة

● تم اختباره وفحصه بنسبة 100%

● حماية التسرب فعالة من حيث التكلفة

● أكثر من ثلاثين ألف اختبار سلامة

● خسائر الضغط المنخفض

● تنظيف شامل، وتصميم خارجي صحي

● تقليل الاضطراب وزيادة تدفق السوائل إلى الحد الأقصى

التصميم الفني المواصفات.

● ضغط العمل: 10 بار (الحد الأقصى للضغط هو 16 بار للتوصيل الملحوم بأحجام صغيرة)

● درجة حرارة العمل: -10 درجة مئوية إلى + 120 درجة مئوية

● الحجم: 1/2'-12'، DN15-DN300

● الصف: AISI304 وAISI316L

● حشوات معتمدة من إدارة الغذاء والدواء الأمريكية مصنوعة من السيليكون، EPDM، الفيتون، PTFE

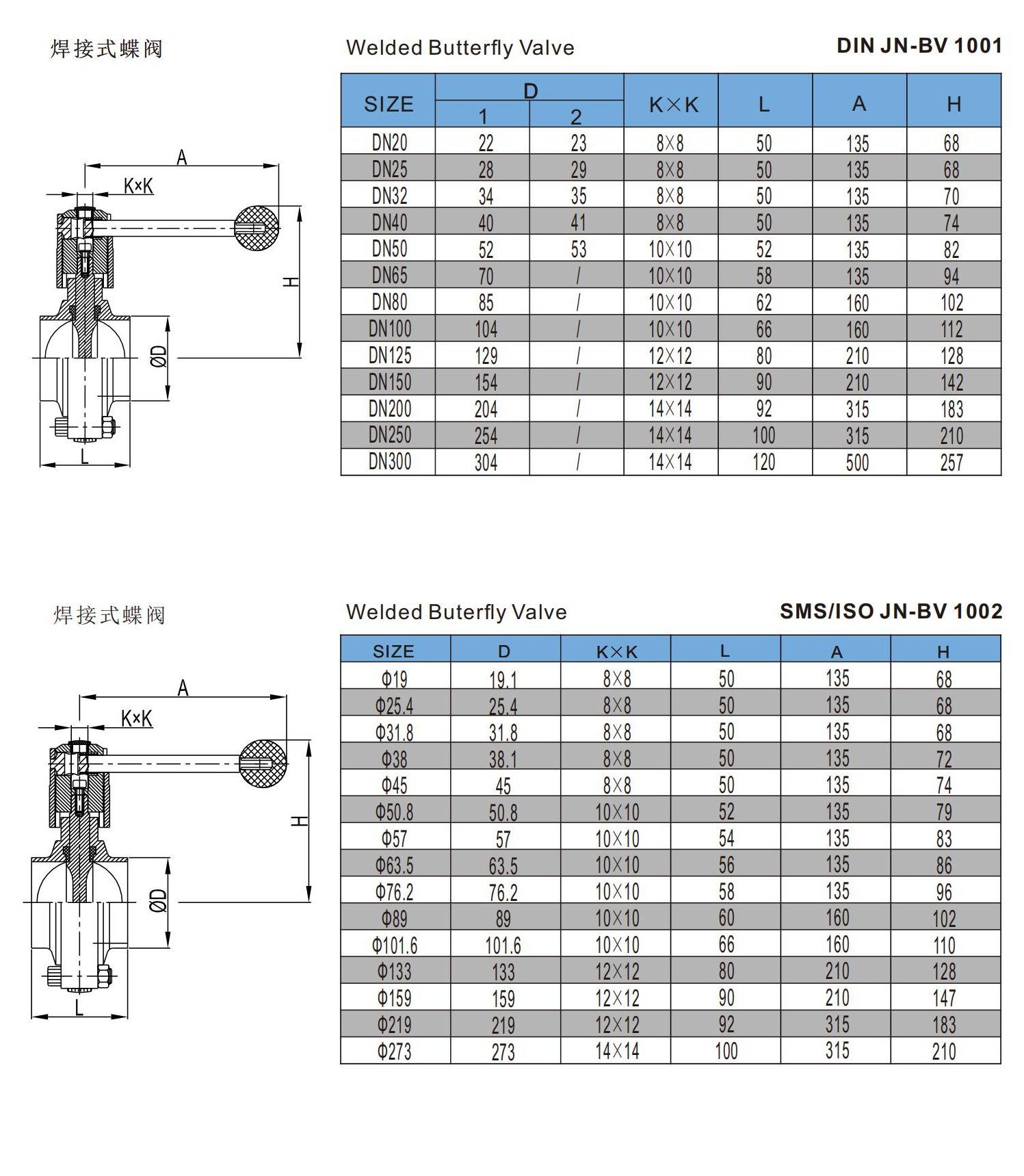

● الاتصال: المشبك، اللحام، الموضوع، ذكر الخيوط؛ أنثى مترابطة. نهاية شفة؛ اتصال الاتحاد

● السطح: طلاء داخلي صحي (Ra ≥ 0.8 ميكرومتر)

       طلاء خارجي صحي (Ra ≥1.6 μm)

● قياسي: ISO، 3A، SMS، RJT، DIN، وما إلى ذلك

● قرص صمام الفراشة وجسمه مصنوعان من الطرق

● يتم اختيار التشغيل اليدوي أو الهوائي أو الكهربائي حسب التطبيقات المختلفة.

أجزاء الصمام:

● الجسم: الفولاذ المقاوم للصدأ AISI316L أو AISI 304 (1.4301/1.4404)

● القرص: AISI304 أو AISI316L

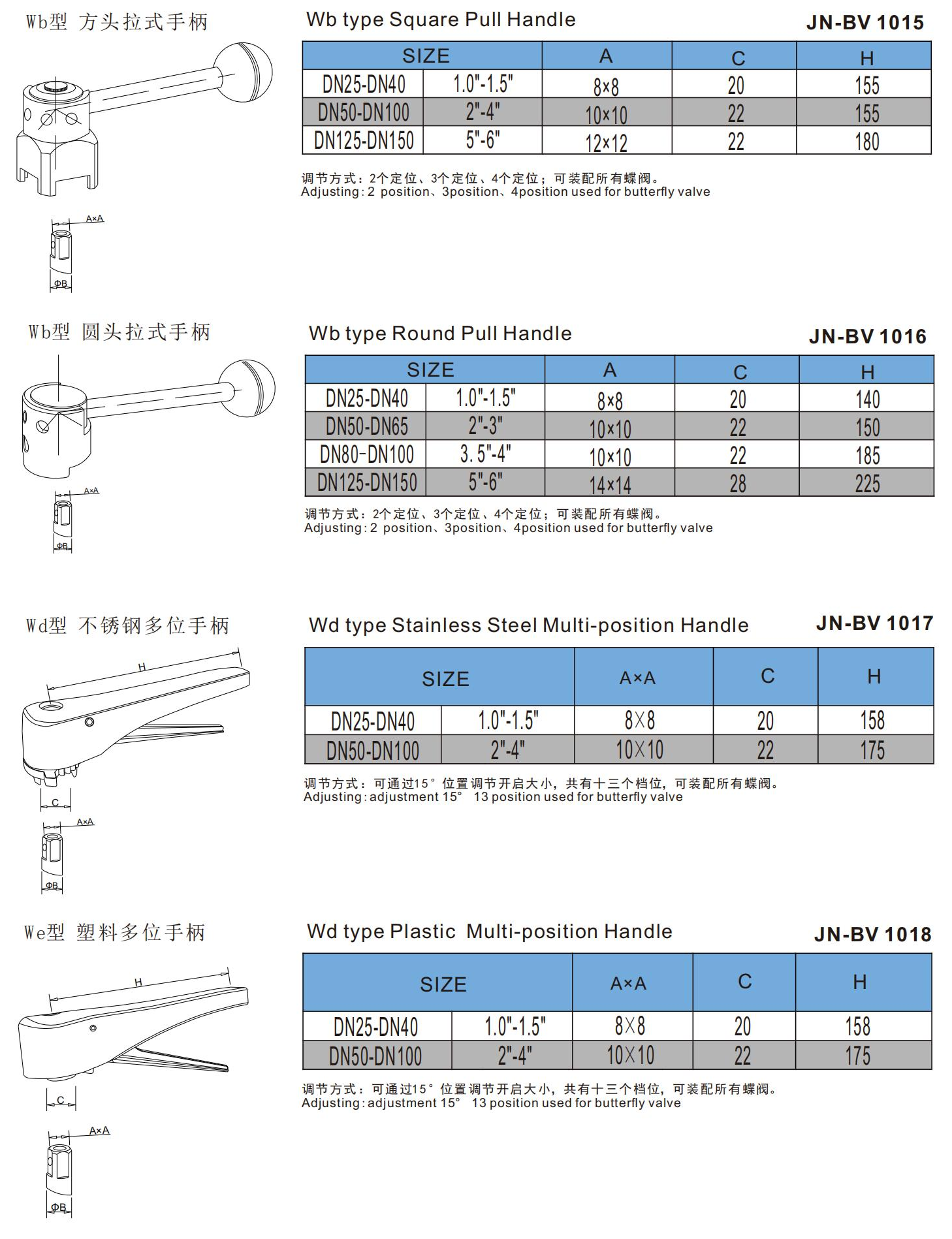

● مقبض موضع السحب: مادة الفولاذ المقاوم للصدأ، النوع الدائري أو النوع المربع

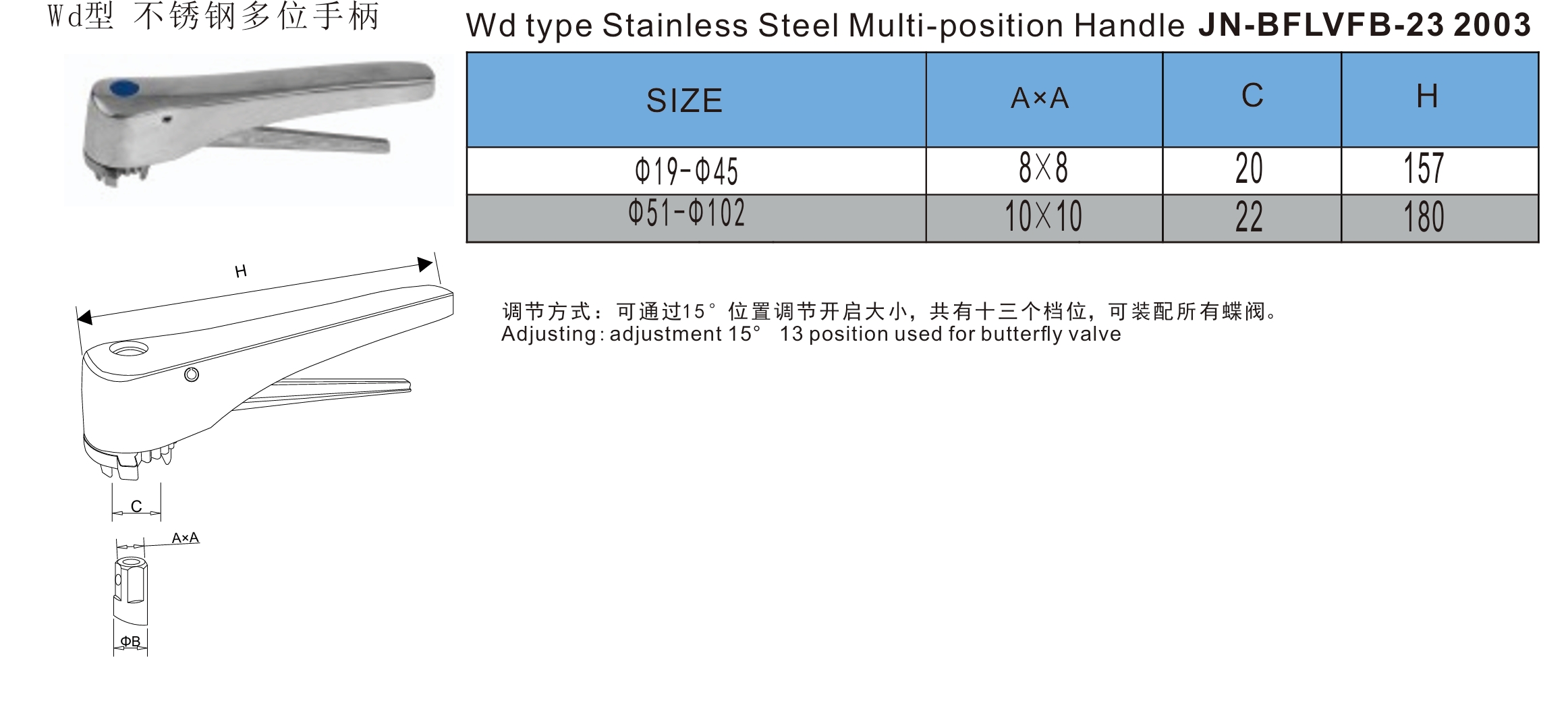

● مقبض قابض متعدد المواضع: مقبض قابض ABS، مقبض قابض SS، وضعيات 2/3/4/12 للتعديل، نوع عالمي

● الحشية: EPDM، VITON(FPM)، السيليكون، ألوان مختلفة متاحة

● البطانة: EPDM أو PTFE، طلب مواد أخرى

● الجوز: الفولاذ المقاوم للصدأ 304 أو 316 مادة أو طلب آخر

●الترباس: الفولاذ المقاوم للصدأ 304 أو 316 مادة أو طلب آخر
